Companion Radio - Scout 01 & 02

Variantes de Companion Radio, sencillas de construir y mantener.

Principios de diseño
Componentes
Herramientas
Montaje
Pruebas
Costes
Versiones avanzadas
Archivos 3D para descargar

Principios de diseño

El principio básico es la simplicidad de construcción (soy un gran fan del método K.I.S.S.), la facilidad de montaje y la posibilidad de una rápida replicación. Se utiliza una cantidad limitada de elementos estándar, como interruptor, batería y pigtail. Todas las variantes emplean los mismos componentes.

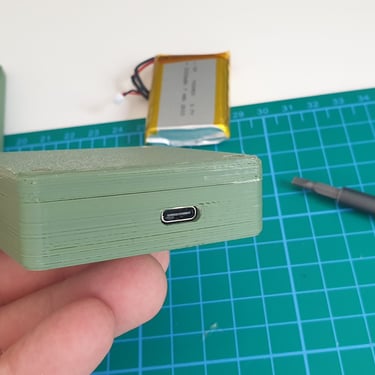

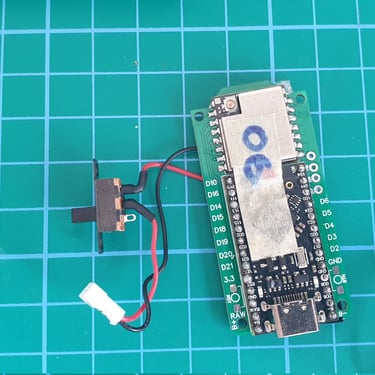

La soldadura puede realizarse fuera de la carcasa, y los subconjuntos ya preparados se pueden montar fácilmente en el interior. El tiempo de impresión de una carcasa completa es de unas 2 horas (mi impresora no es especialmente rápida).

Todas las carcasas están diseñadas para placas Faketec montadas “en plano”. El ProMicro debe estar soldado directamente a la placa, sin separadores. La carga en todas las variantes se basa en el uso del cargador de batería integrado, por lo que el límite es de 300 mA. El jumper en el ProMicro debe estar soldado.

Los detalles de construcción del Faketec v4 se describen en un artículo aparte.

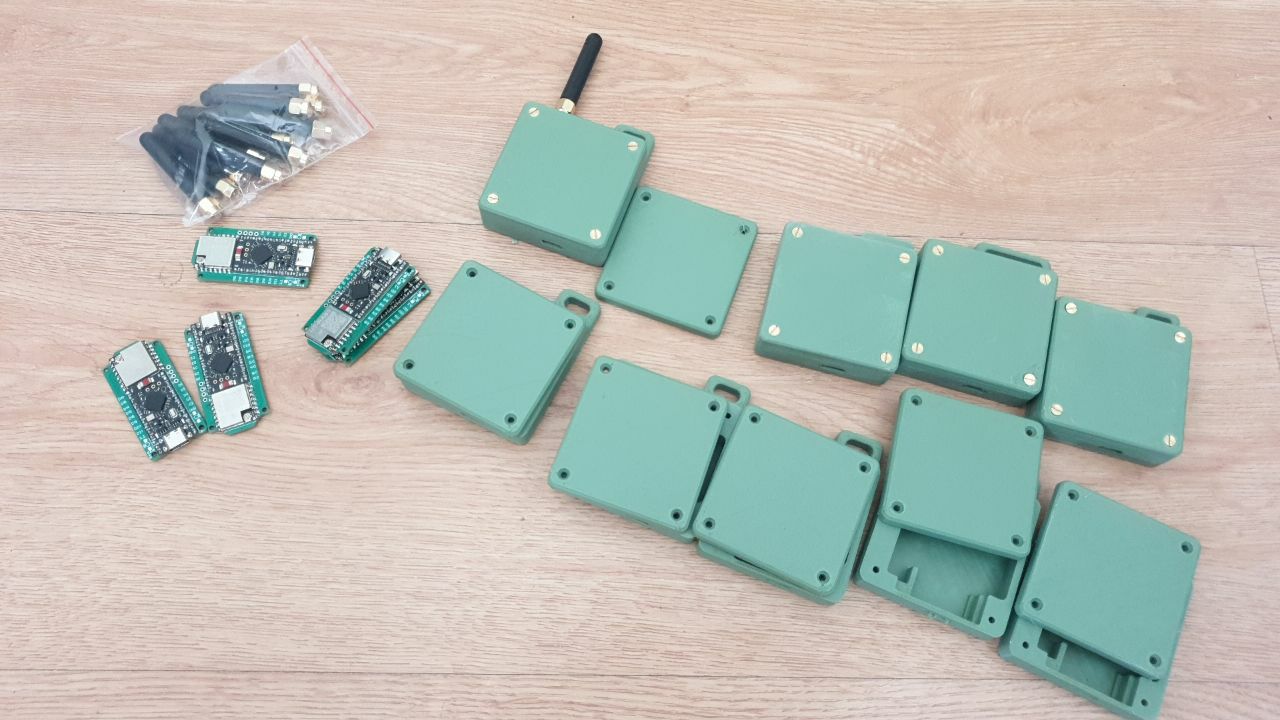

En el momento de la publicación del artículo, se han fabricado más de 20 de estos dispositivos en diferentes variantes. Al compartir estos proyectos con vosotros, tengo la certeza de que se pueden construir y de que funcionan.

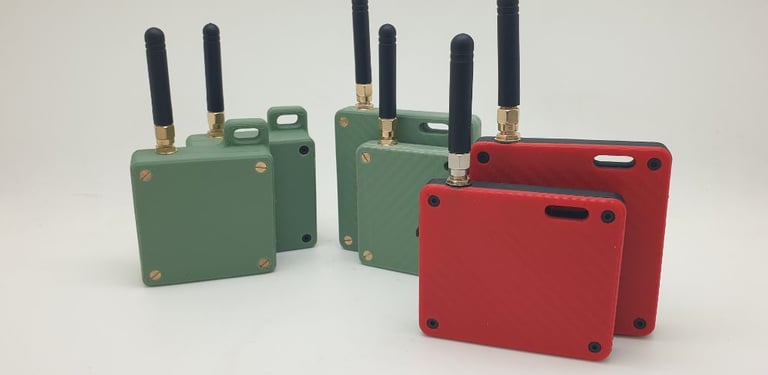

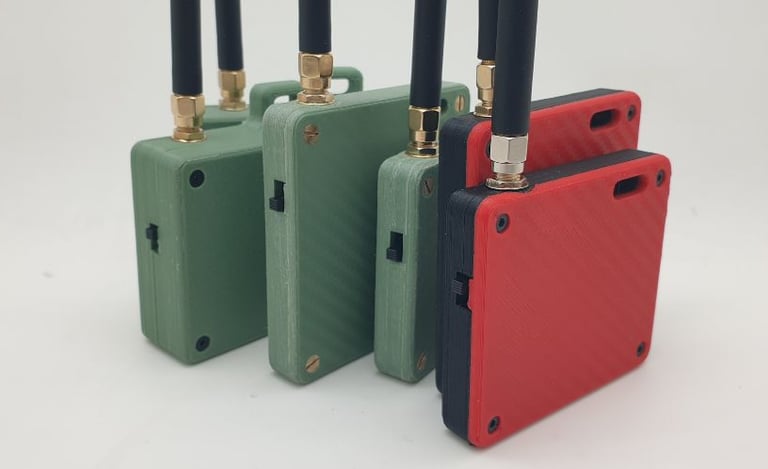

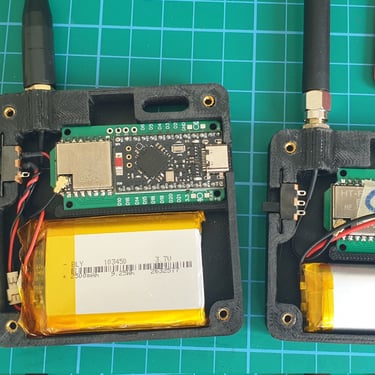

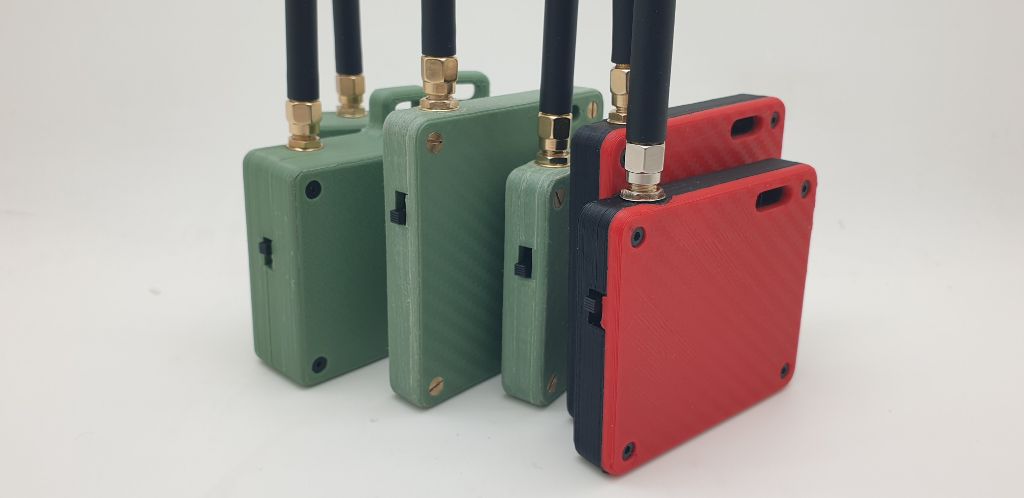

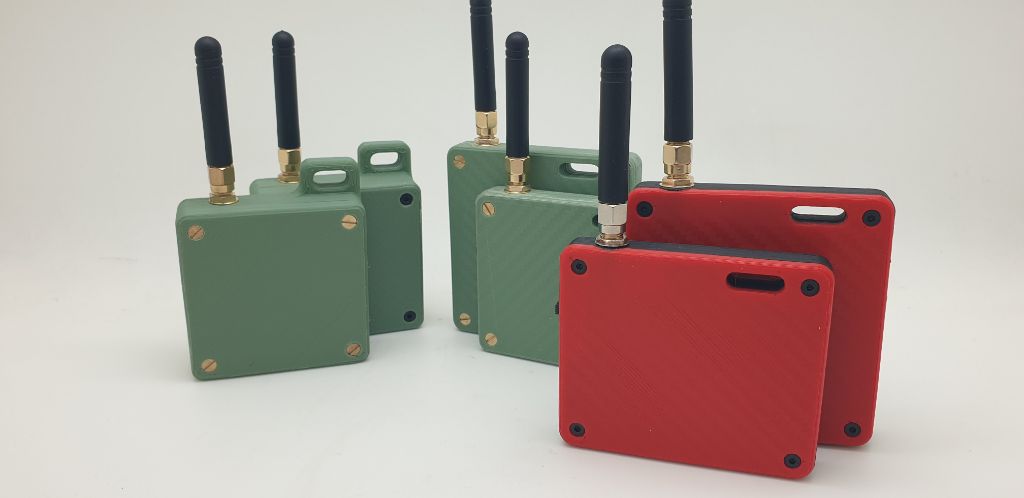

El tamaño y la forma de la carcasa son más bien una cuestión de preferencia personal del usuario, ya que todas las versiones tienen la misma funcionalidad. Ambas versiones cuentan con dos variantes: la ‘normal’, con batería de 1000 mAh, que permite un funcionamiento 24/7 durante ~5 días, y la versión XL, con batería de 2000 mAh, que funciona de ~10 días sin recarga. (Pruebas realizadas con firmware 1.16, que reduce el consumo en placas con NRF, haciéndolas aún más eficientes energéticamente).

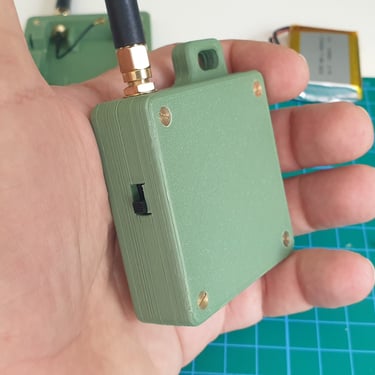

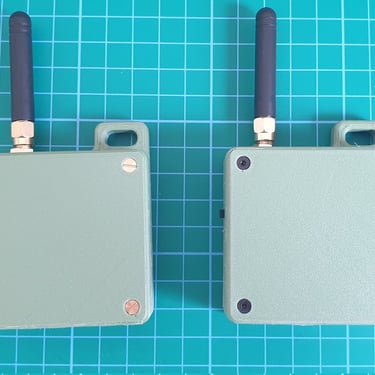

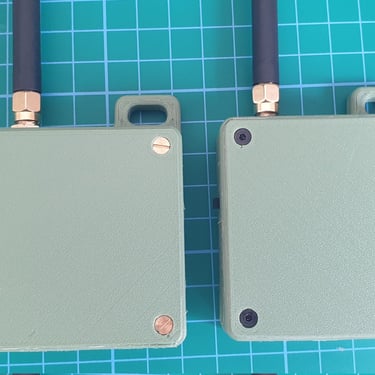

La variante Scout 01 (~60×60 mm) encaja perfectamente en una mano más pequeña, mientras que la Scout 02(62x72 o 75x62 en version XL) , al ser más plana, se adapta mejor al bolsillo del pantalón.

Durante el montaje y las pruebas, comprueba siempre la polaridad cuidadosamente.

Las conexiones incorrectas pueden dañar permanentemente los componentes y quemar la placa.

No tengas prisa, tómate tu tiempo y revisa todo dos veces.

Componentes

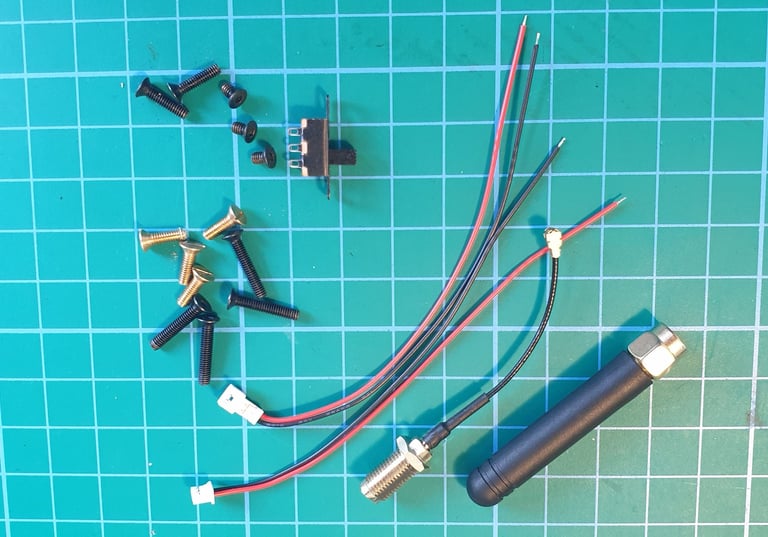

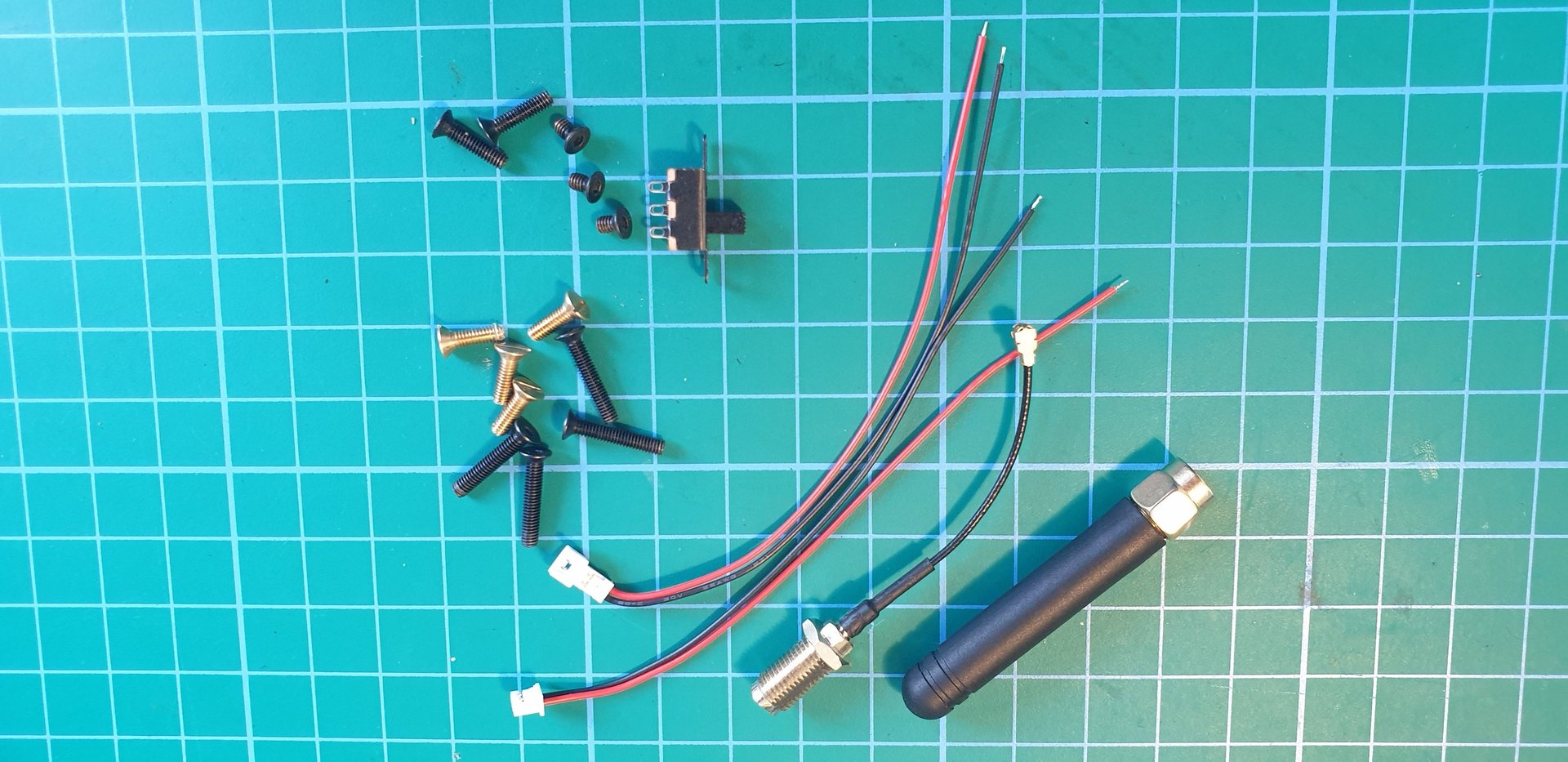

Piezas requeridas
  • Faketec V3/V4

  • SMA /ipx pigtail 5cm long

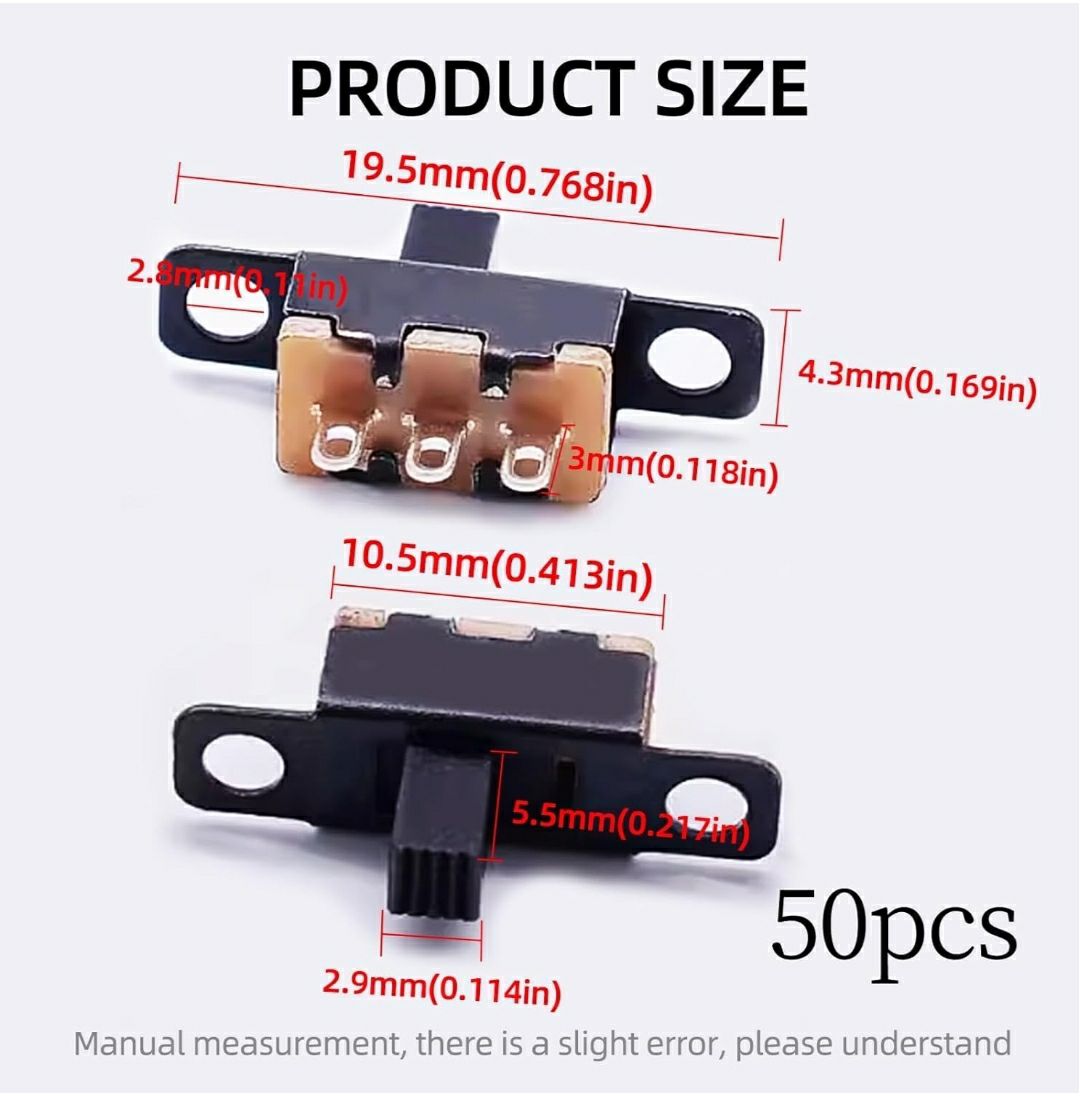

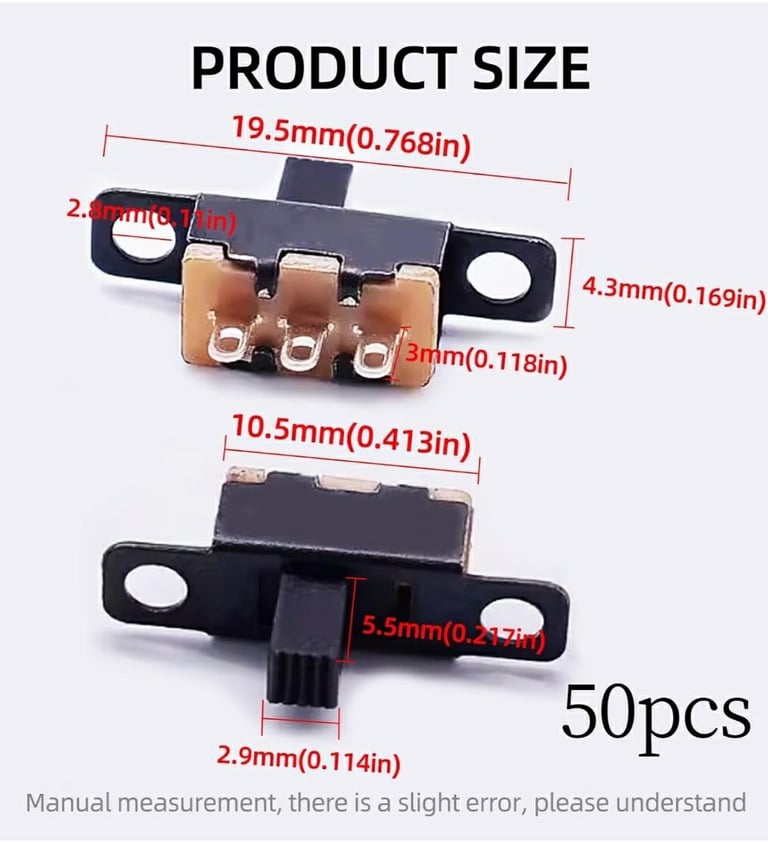

  • ON/OFF Interruptor

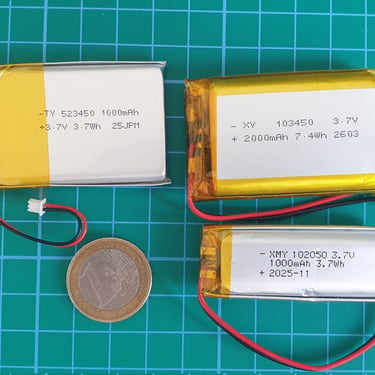

  • Batería según el tipo de carcasa (Las baterías tienen BMS)

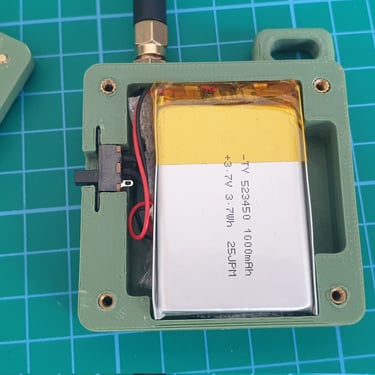

    • 523450 (34x52x5mm 1000mAh) - Scout 01 standard

    • 103450 (34x52x10mm - 2000-2500mAh) - Scout 01 XL y Scout 02 XL

    • 102050 (20x52x10mm - 1000mAh) - Scout 02

  • JST 1.25 pigtails

  • Cinta aislante

  • Tubos termorretráctiles

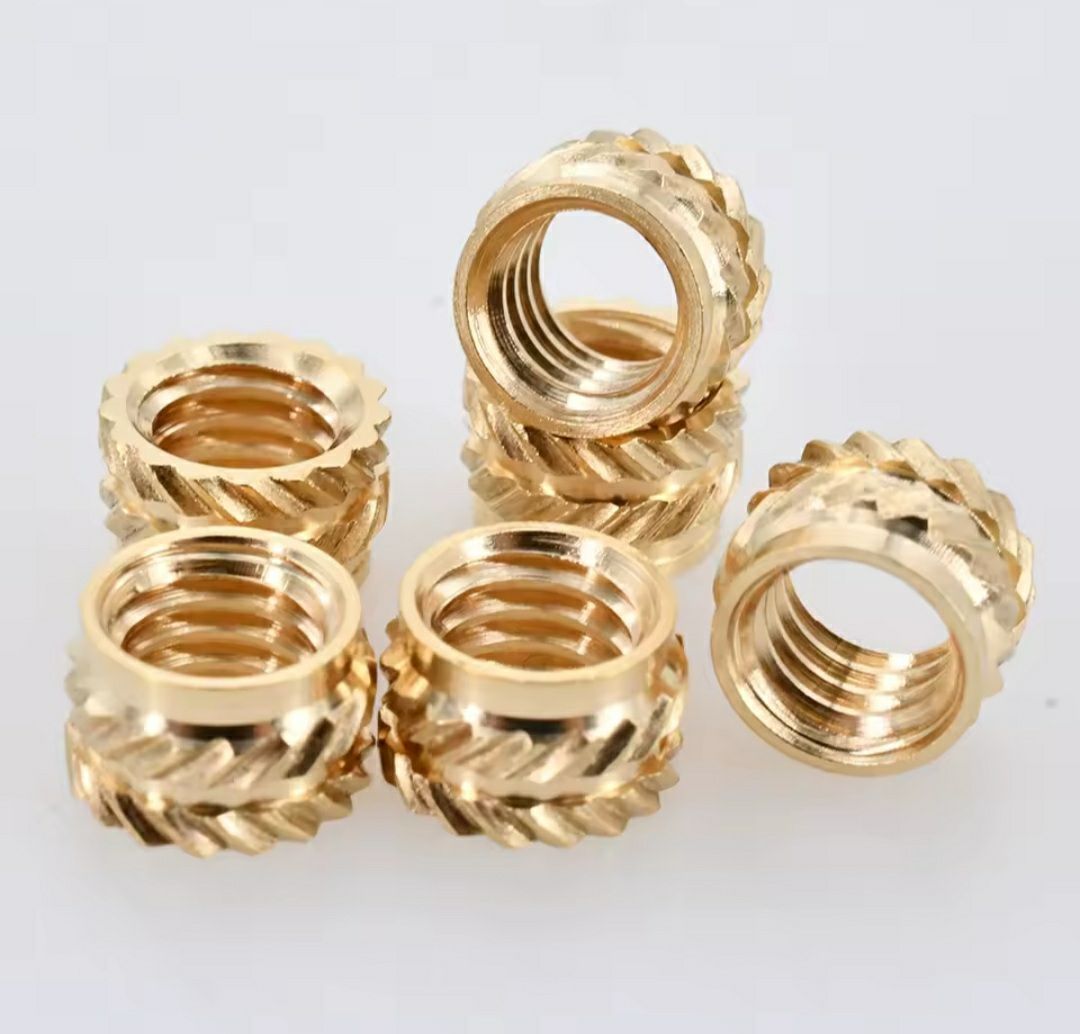

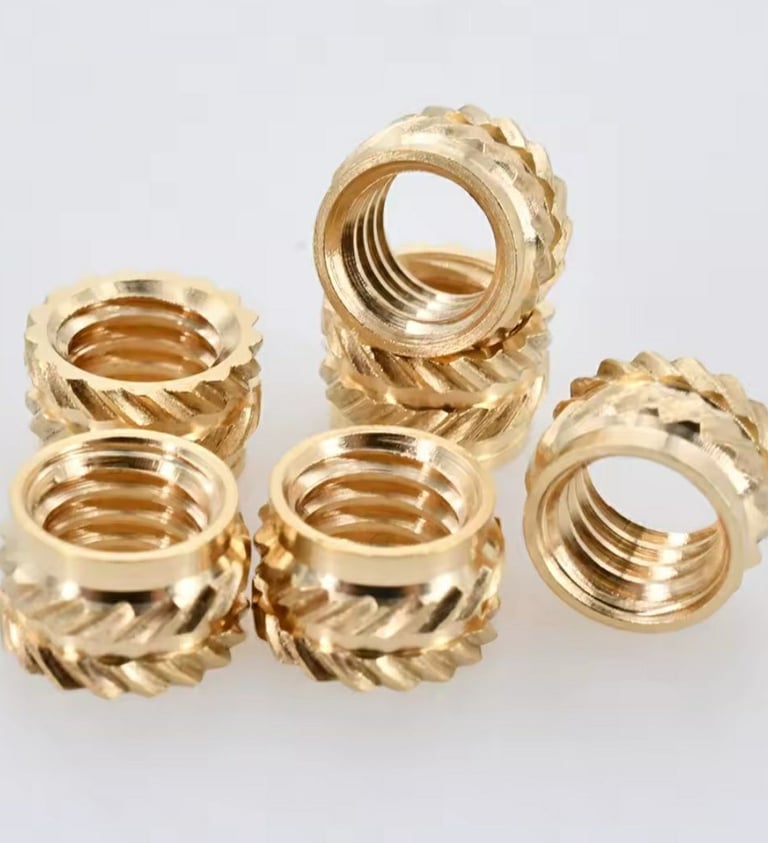

  • Inserciones roscadas M2.5

  • Tornillos de cabeza avellanada M2.5

Herramientas

  • Soldador + estaño

  • Alicates de corte de cables

  • Buena iluminación

  • Juego de limas pequeñas, papel de lija para ajustar las piezas impresas en 3D

  • Taladro manual y juego de brocas pequeñas

  • Multímetro

Montaje

La montaje de los nodos comienza imprimiendo la carcasa 3D seleccionada. Dependiendo de la calidad de impresión que ofrezca tu impresora, algunas piezas pueden requerir un ligero ajuste o lijado. Antes de imprimir una cantidad mayor, comprueba que la escala es correcta y, si la desviación dimensional es superior a unos pocos por ciento, debes aplicar una corrección en el slicer.

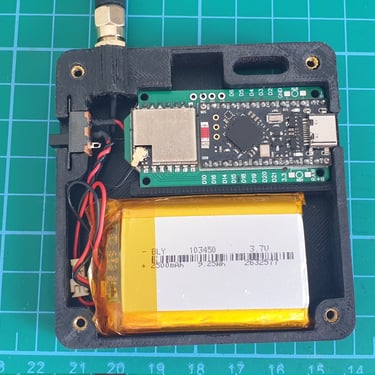

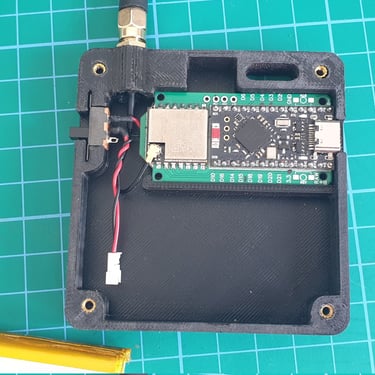

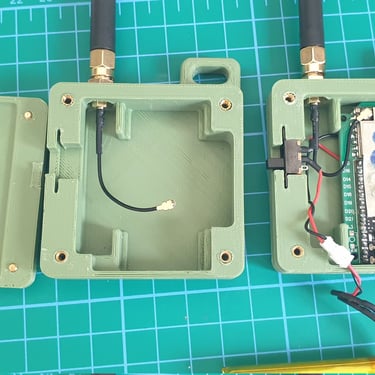

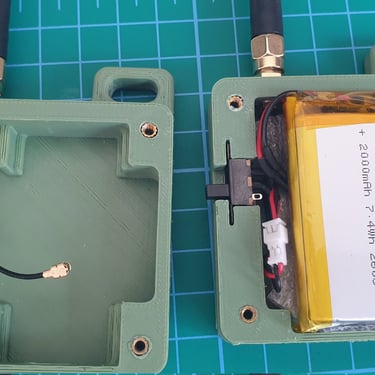

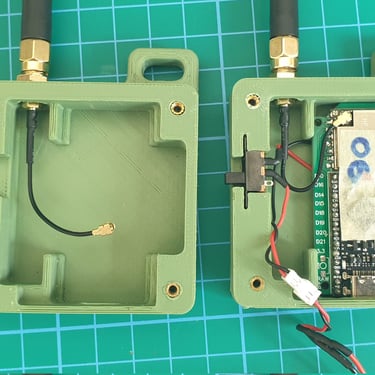

Los elementos internos de la carcasa encajan a presión, pero sin necesidad de aplicar fuerza (El interruptor, el Faketec) y la batería tienen un pequeño margen de holgura que permite tolerancias dimensionales. Recomiendo usar un trozo de espuma de 1 mm de grosor para evitar que la batería se mueva dentro de la carcasa.

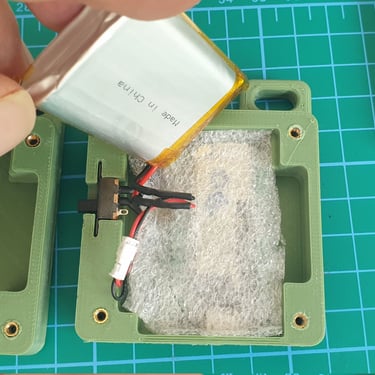

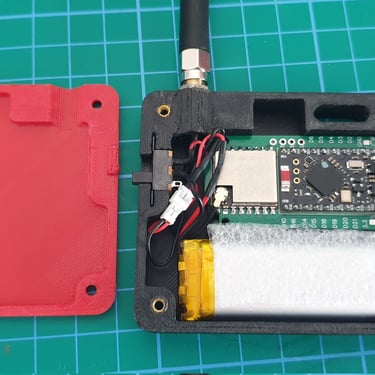

En el caso del Scout 01, el diseño prevé el uso de un trozo de espuma de 1 mm colocado entre la batería y la placa Faketec, con el fin de proteger la batería contra daños.

Pruebas

Doy por hecho que la placa Faketec utilizada en la construcción ha sido correctamente montada y probada antes de colocarla en la carcasa.

Recuerda conectar la antena antes de suministrar alimentación.

Antes de conectar la alimentación a la placa, asegúrate de que la polaridad de los cables es correcta (multímetro).

Revisa todos los puntos de soldadura y aísla los cables expuestos con cinta aislante o tubo termorretráctil (especialmente los cables + en el interruptor, donde se alojará el exceso de cable y el conector JST)

Costes

El coste total de los materiales utilizados debería situarse en torno a los ~ 20 euros, asumiendo la construcción autónoma del Faketec y la compra de componentes en lotes grandes.

  • 10 EUR faketec

  • 2-3 EUR bateria

  • 0.1 EUR JST pigtail

  • 2-5 EUR SMA pigtail + antena basica

  • 0.2 Interruptor

  • 1 EUR Inserciones roscadas M2.5 y tornillos de cabeza avellanada M2.5

Versiones avanzadas

No prevé el montaje de elementos adicionales como una pantalla LCD o botones, pero las carcasas disponen de espacio para un sensor BME280 adicional. Potencialmente también hay espacio para montar un GPS, si encuentro tiempo, prepararé una versión de la carcasa que permita su instalación.
