BLE OTA Long Range

autor: MadMesh_Rad

Durante el último "tour de Madrid", cuyo objetivo era actualizar todos los repetidores, empecé a apreciar mucho OTA: me ahorró bastante tiempo y me permitió evitar varias subidas al tejado. Sin embargo, todavía tenía que estar bastante cerca del repetidor, a una distancia de pocos metros.

Si un alcance OTA de 5–10 m no es suficiente para ti, se puede considerar una modificación que aumente esta distancia más de 10 veces.

Gracias a las conversaciones inspiradoras con colegas de nuestra malla, decidí probar el OTA de largo alcance.

Las pruebas que se presentan a continuación se realizaron en placas Faketec Pro Micro, que cuentan con una antena BLE integrada.

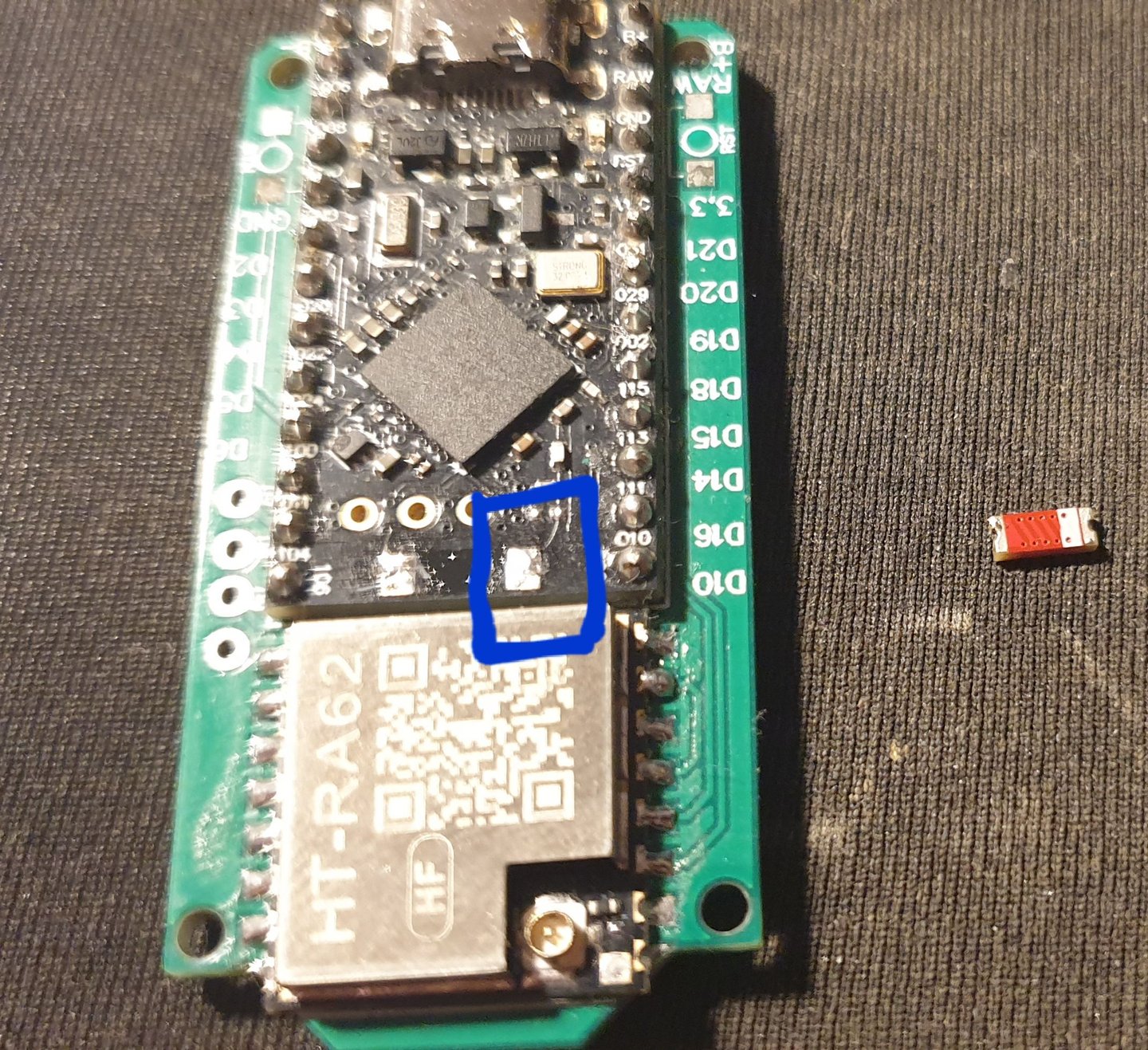

Empecé desoldando la antena original del Pro Micro. En azul está marcada la masa; el segundo punto es el conductor activo de la antena.

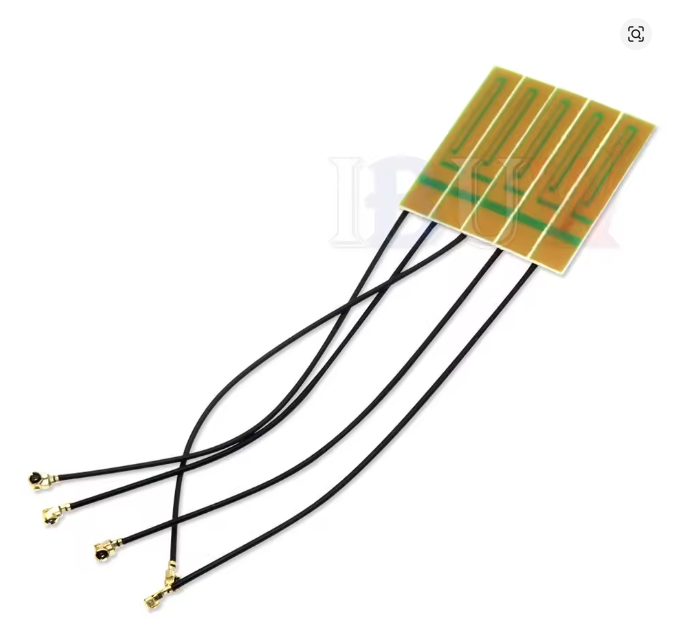

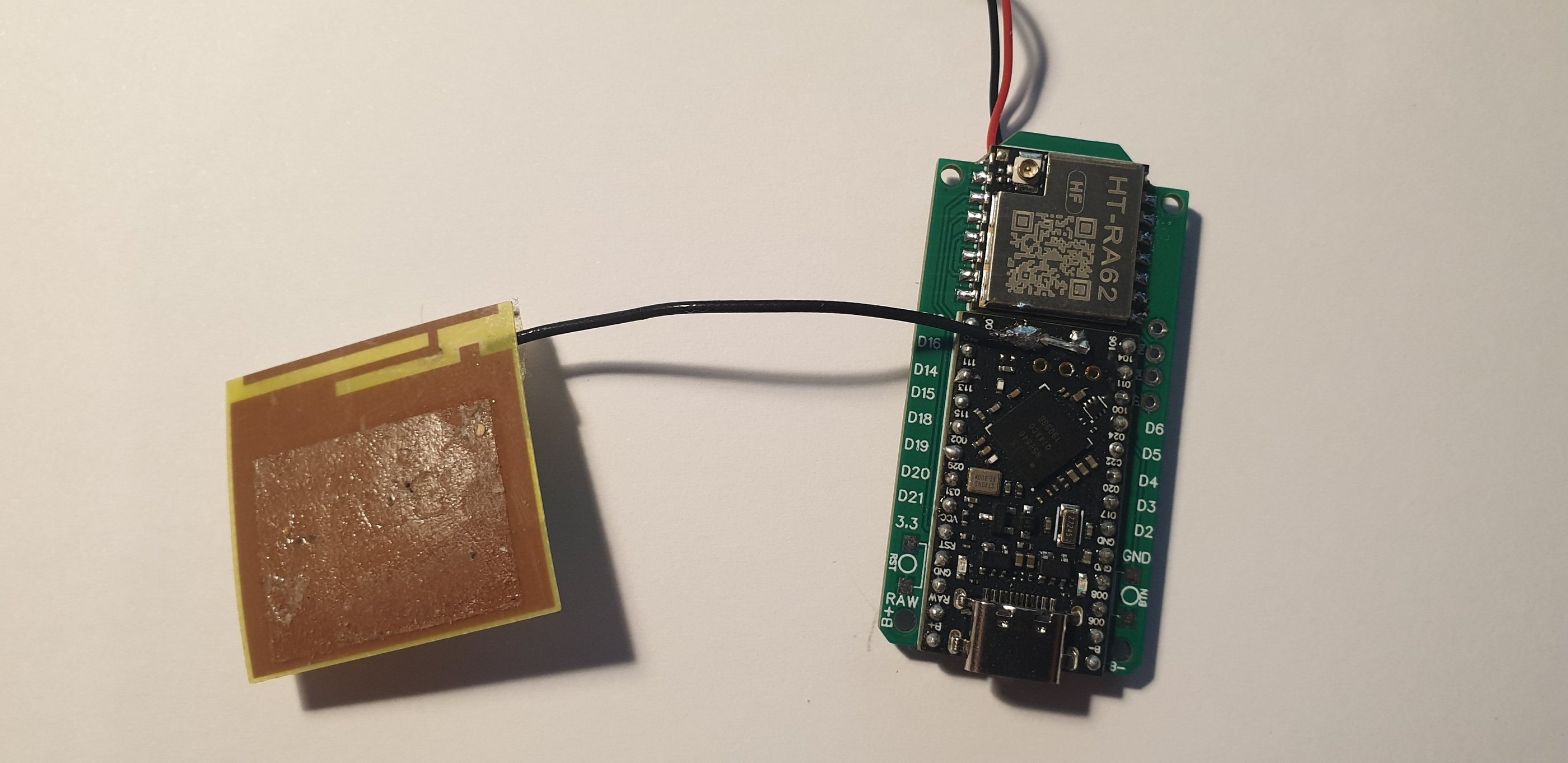

Para las pruebas utilicé dos antenas: una antena PCB extraída de un viejo portátil y una antena WiFi con pigtail. Ambas se montaron de la misma forma, es decir, el cable de la antena soldado directamente a la placa Pro Micro.

¿El resultado? Sorprendente: de un alcance de 5–10 metros con la antena original se pasó a 50–80 metros de distancia desde la cual puedo realizar actualizaciones OTA. lo que para mí es un auténtico Game Changer.

Con este alcance puedo realizar actualizaciones de los repetidores en el tejado estando de pie frente al edificio;.

La condición es tener línea de visión directa con el dispositivo.

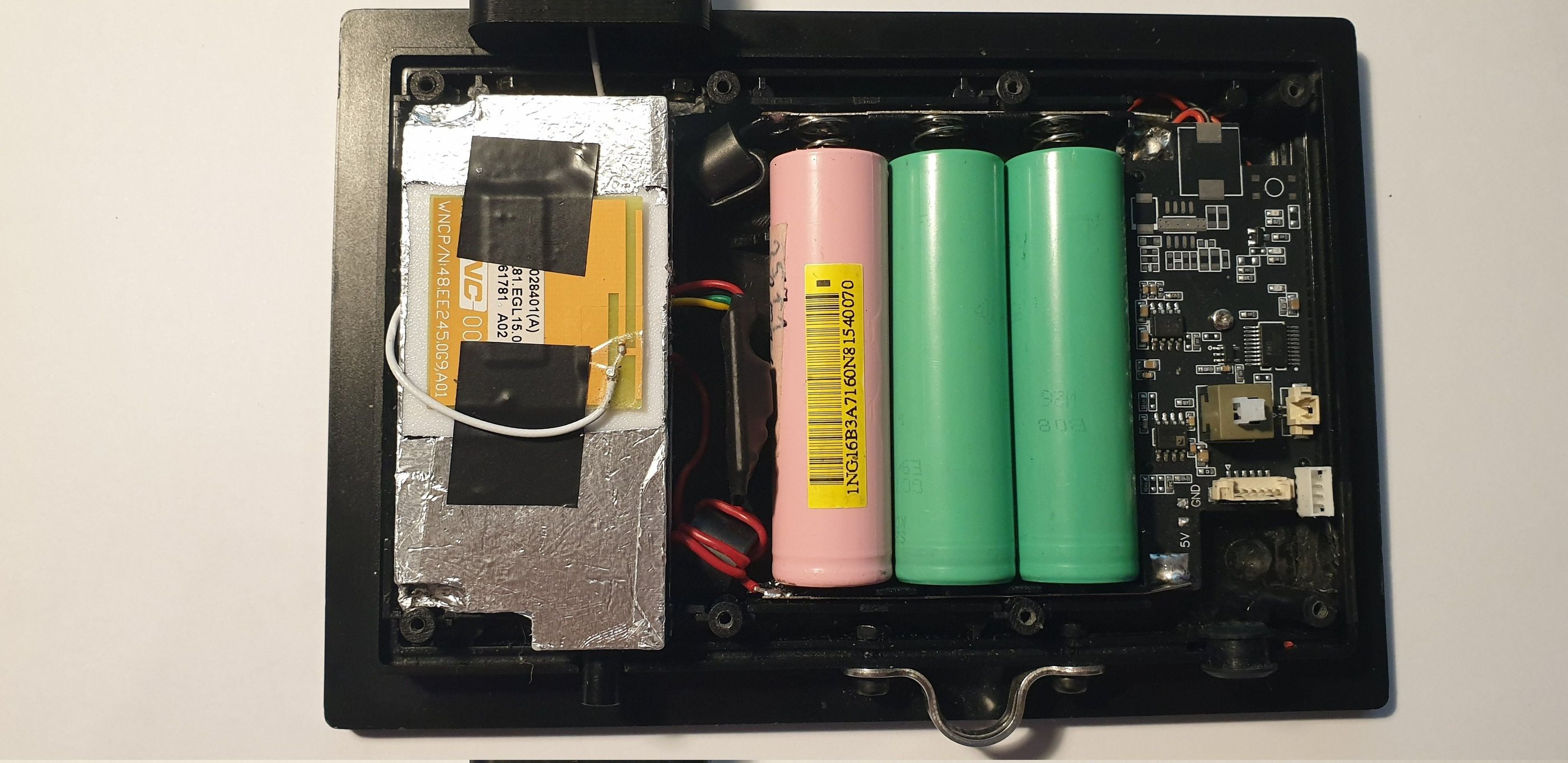

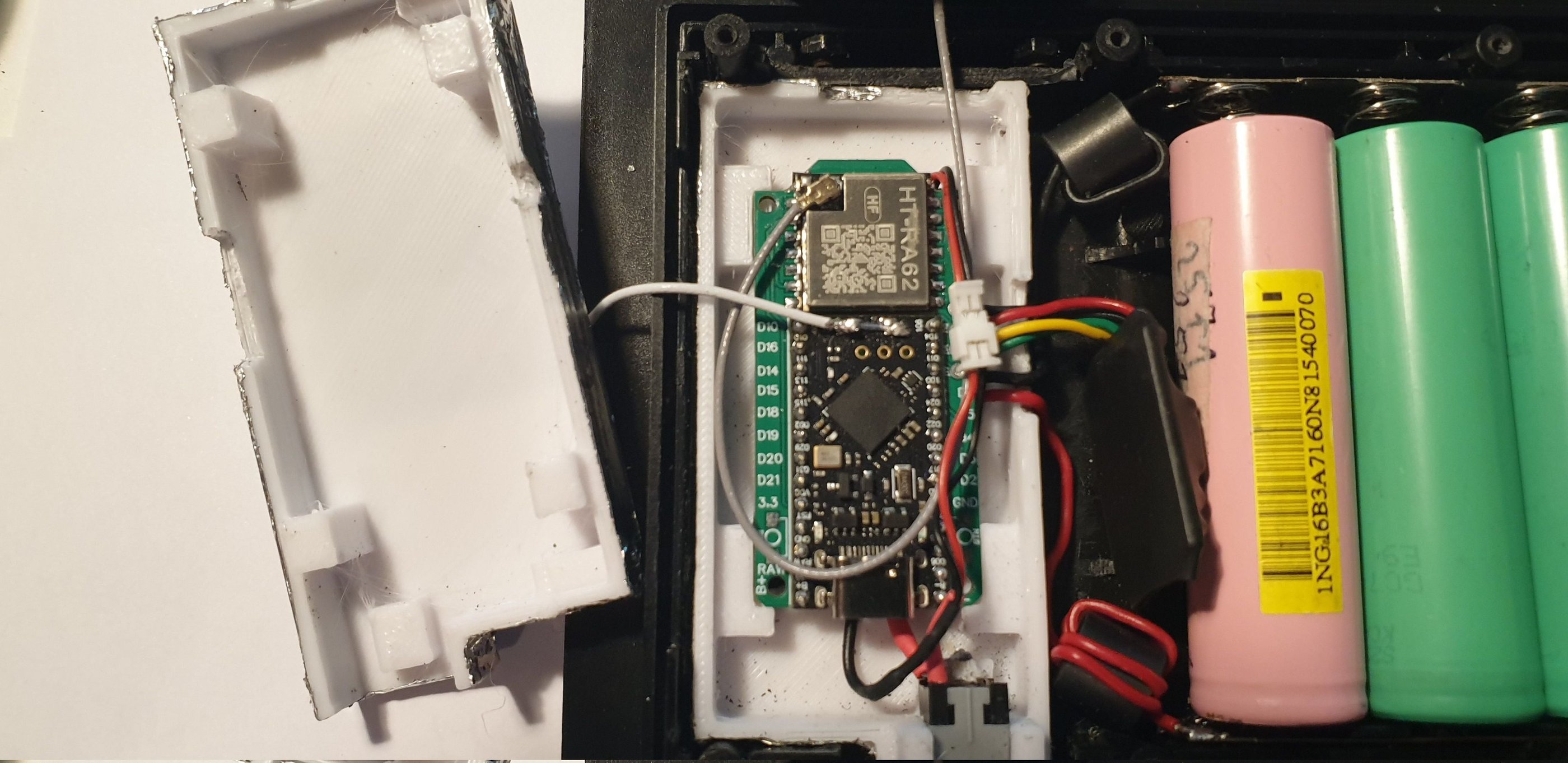

Antena soldada y montada en mi estándar solar repetidor.

Con la antena PCB instalada, el alcance efectivo de actualización OTA es de 50–80 m.

La vista estaba parcialmente obstruida por árboles; es posible que el alcance fuera mayor, pero no tenía una línea de visión clara desde el lugar donde realicé las pruebas.

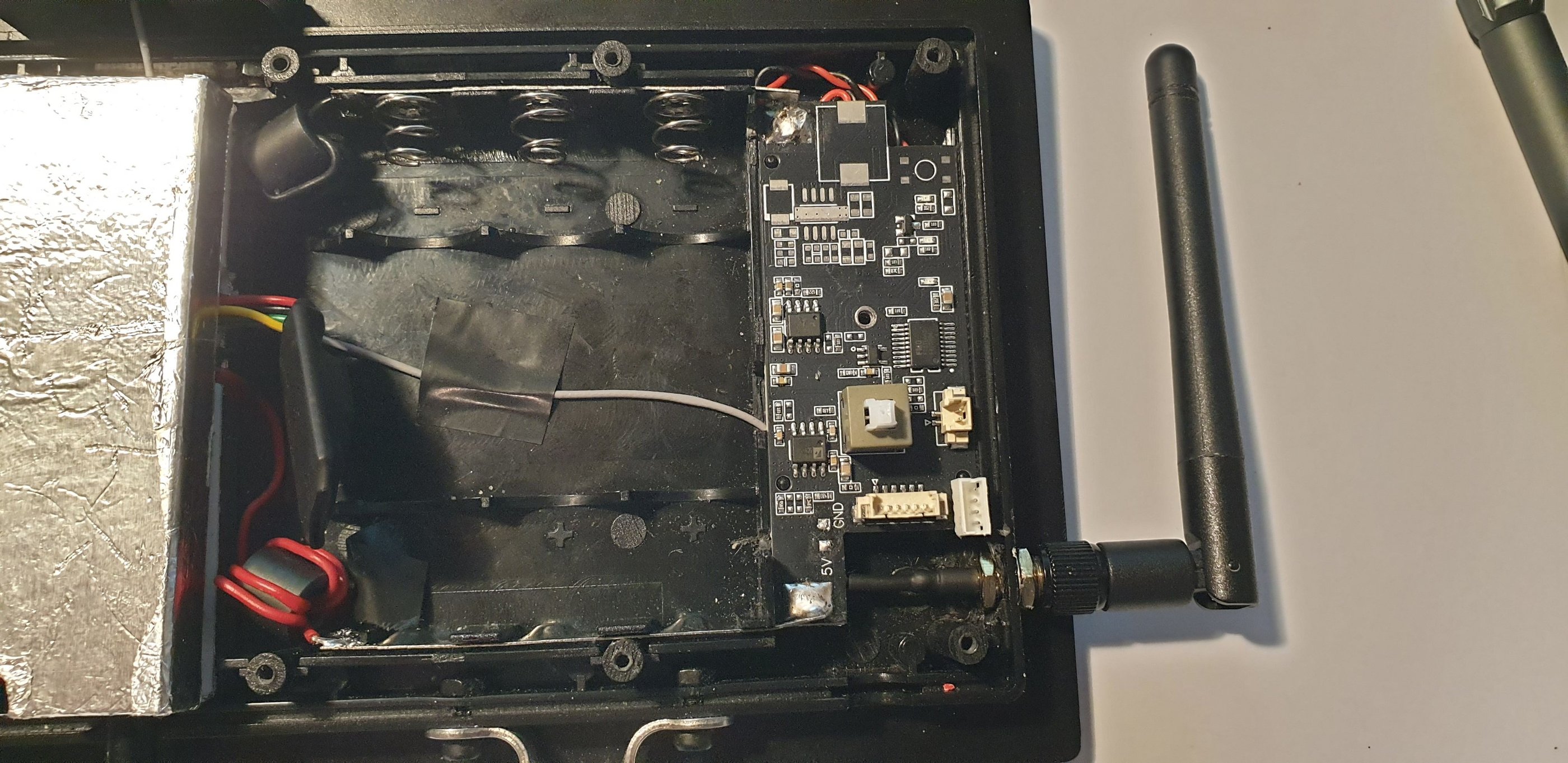

Con una antena externa (una antigua antena WiFi de 2,4 GHz), el alcance fue algo mayor, superando los 80 m, pero los obstáculos impidieron realizar pruebas a distancias más grandes

Tras los muy buenos resultados de las pruebas, decidí instalar antenas BT externas en todos mis repetidores. Esto debería mejorar la situación en las próximas actualizaciones del firmware.

Decidí optar por antenas PCB para no tener que hacer más orificios en la carcasa, lo que afectaría a la estanqueidad, y además llama más la atención.

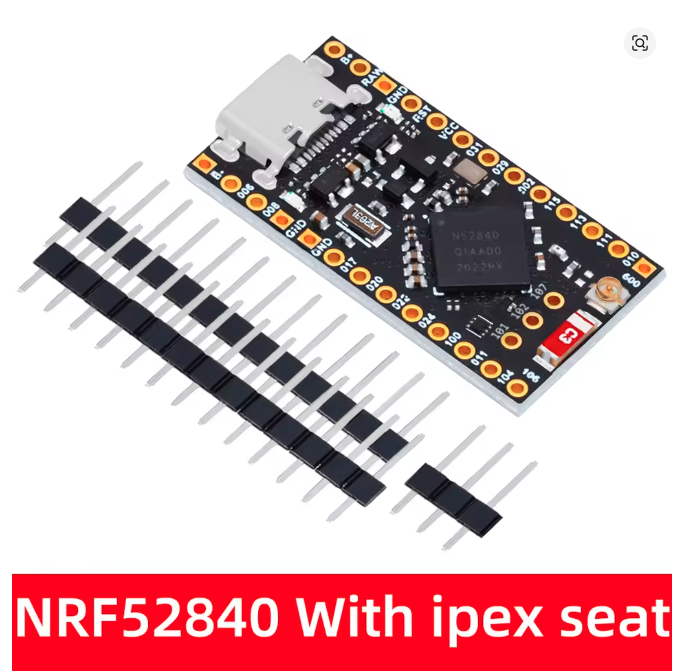

Existe también una versión del Pro Micro que incluye un conector IPEX integrado (gracias aaaanonimoo por encontrarla ;-) ). Lamentablemente la instalación no es plug and play, para activar el conector es necesario cambiar la posición de una resistencia.

Actualizaré el artículo cuando reciba las antenas pedidas. monte y pruebe la versión final.
